王? 靖 (中昊黑元化工研究設計院有限公司，四川 自貢 643000)

摘? 要：隨著現代化城市不斷發展，涂料行業隨著材料進步而更新換代，市場上大多數涂料采用鈦白粉提升涂料性能， 由于鈦白粉價格高，生產成本高，產品附加值低，采用經濟、環保的原料替代價格高昂的原料，獲取良好的經濟效益是一 個重要課題。本文旨在結合白炭黑的性質、結構、需求量介紹白炭黑在涂料中應用，針對不同涂料性能要求，對涂料性能 的影響作歸納，重點分析白炭黑在涂料中的應用現狀，提出研究和生產發展的方向，以促進白炭黑在涂料領域廣泛應用。

關鍵詞：白炭黑;應用;納米SiO2

      1?引? 言

1.1? 白炭黑的性質和結構

白炭黑的化學分子式為 SiO2.nH2O，即水合二 氧化硅，也稱納米SiO2，是一種白色、無味的非晶 體態粉末狀物質，因其用途與炭黑相似而得名白 炭黑。白炭黑按生產方法的不同可分為沉淀白炭 黑(沉淀水合二氧化硅)和氣相法白炭黑(氣相二 氧化硅)。

白炭黑的物理性質：白炭黑屬于共價化合物， 而且結構較為規則，硅氧原子以空間立體形式組 合，因此白炭黑的硬度較大，莫氏硬度可達 7，熔 點也較高，達 1600℃以上。比表面積是白炭黑的 重要參數之一。白炭黑顆粒小、結構高、孔隙多， 因此比表面積很大。常用檢測比表面積的方法[1]有 BET 法(氣相吸附法)和 CTAB 法(液相吸附法) 兩種。

化學性質白炭黑表面具有為數眾多的羥基 Si-OH，這些羥基大多數為未結合的自由羥基，具 有相當高的活性，白炭黑的化學性質多與這類羥 基有關。

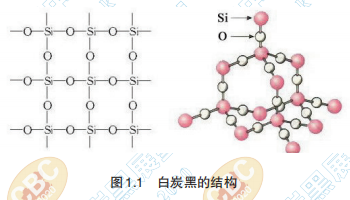

由于自由羥基的存在，白炭黑極易與水分子 結合，吸附大量的水。一種是物理吸附，即白炭黑 表面的自由羥基通過與水分子之間形成氫鍵。此 種吸附并不牢固，升溫至200℃便可將吸附的水分 子脫去。另一種是化學吸附[1]。化學吸附實際并未 吸附水分子，但在加熱過程中會有水分子脫除，故 化學吸附的“水分子”也被稱為結合水或結晶水。 結晶水在白炭黑表面以-OH的形式存在，與Si、O 以及 H 之間均以 共價鍵結合，非常牢固，可以起 到補強白炭黑的作用。白炭黑表面存在不飽和的 殘鍵及不同鍵合狀態的羥基，其分子狀態呈三維 鏈狀結構。一般來講，納米粒子表面相互聚集的 氫鍵之間的作用力不強，易以剪切力加以分開。然 而，這些氫鍵會在外部剪切力消除后迅速復原，使 其結構迅速重組，這種依賴時間與外力作用而回 復原狀的剪切力弱化反應，稱為“觸變性”。白炭 黑的諸多優良性質，來源于它的立體網絡結構。白 炭黑內部由 Si-O 鍵交替連接形成。白炭黑的結構 見圖 1.1。

而白炭黑微觀結構的最大特點，是其表面含 有眾多的羥基Si-OH，這些羥基對白炭黑的吸附性 能有重大影響。根據紅外光譜分析[2]，白炭黑表面 共有三種不同羥基：孤立的、未發生鍵合的自由羥基;距離相近而以氫鍵結合的締合羥基;連接在同 一個Si原子上的雙生羥基。研究表明[3]，對白炭黑 進行熱處理時，在170℃左右，氫鍵締合羥基開始 脫去，400℃時可去除約一半締合羥基，750℃時幾 乎檢測不到締合羥基的存在。而自由羥基則表現 出較好的熱穩定性，在溫度升至1100℃后，自由羥 基才會完全消失。白炭黑表面羥基見圖 1.2。

2? 白炭黑市場和產量概況

2.1? 國外市場

目前全球白炭黑產品以沉淀白炭黑為主，產 能在330萬噸左右，占行業總產能的80%以上，而 氣相法白炭黑生產則主要集中在德國、美國、日 本、中國等國家。據資料顯示，2013 年全球氣相 法白炭黑產能在 35 萬噸左右，年產量不到 30 萬 噸，氣相白炭黑主要用于硅橡膠的補強以及涂料 中運用。

根據博思數據發布的《2014-2019年中國氣相 白炭黑市場分析與投資前景研究報告》，隨著中國 白炭黑產業的迅猛發展，全球白炭黑產能呈現快 速增長的態勢，中國產能在230萬噸(含外國公司 在中國生產產能)，占全球總產能的 60% 上[4]。

沉淀法白炭黑主要用于橡膠工業，其中在鞋 類消費量約占30%，輪胎工業約占38%，其他橡膠 制品中占 5%，飼料中約 6%，涂料中 6%，其它用 途約占 10%。

2.2? 國內市場

中國是當今世界最大的白炭黑生產國，2014 年，中國白炭黑產能達231萬噸，同比增長6.0%， 增速有所放緩，約占全球總產能的60%。其中沉淀 法白炭黑產能 208 萬噸，氣相法白炭黑產能 11 萬 噸，分別同比增長 5.8% 和 12.5%。

從需求狀況來看，沉淀白炭黑在鞋類中用量 約占 36%，輪胎中約占 22%，其他橡膠制品的用 量約占 12%，農藥飼料約占 10%，涂料牙膏等制 品約占20%[4]。白炭黑應用在涂料領域所占比重逐 年增長。

　　3? 白炭黑在涂料中作用

3.1? 提高涂層力學性能

流變性是涂料的重要性能，它直接影響到涂 料的外觀、施工性能及貯存穩定性等性能，而不同 涂料體系對流變助劑的要求也有差異。對于油性 體系而言，大部分流變助劑都是形成氫鍵而起作 用，表面未處理的白炭黑聚集體是含有多個羥基， 一是孤立的、未受干擾的自由羥基;二是雙生、彼 此形成氫鍵的鍵合羥基。孤立羥基占白炭黑表面 基團的12~15%，氫鍵鍵合羥基占28~35%。氫鍵鍵 合羥基在油性體系中極易形成均勻的三維網狀結 構，這種三維網狀結構(氫鍵)受機械影響(剪切 力)時會破壞，粘度下降，使涂料恢復良好的流動 性;當剪切力消除后，三維結構(氫鍵)會自行恢 復，粘度上升。在完全非極性液體中，粘度恢復時 間只需幾分之一秒，在極性液體中，恢復時間較 長，取決于白炭黑的濃度和其分散程度。這一特 征賦予油性涂料非常好的貯存性能和施工性能， 特別是厚漿型涂料(如船舶漆)，既能保證涂料在 一定的施工剪切力下有良好的流動性，又能保證 涂膜的一次施工厚度，在施工過程中，由于涂層邊 緣的溶劑揮發較快，導致表面張力不均勻，容易使 涂料向邊緣移動，白炭黑網絡能夠有效地阻止涂料 的移動而形成厚邊，同時還可防止涂料在固化過程 中流掛現象，使涂層均勻。與此同時，白炭黑由于 能形成氫鍵而提高體系的中低剪切粘度，從而起到 增稠作用。因此，白炭黑在油性體系當中的應用非 常廣泛，不過在水性體系中，由于水分子會與白炭 黑形成氫鍵，大大影響其作用，所以通常會對其表 面進行封端處理，并引入氧化鋁等改性，利用其配 位效應而起流變作用，以避開水的影響[5]。

Lee等用端丙氨基硅氧烷改性四甲基雙酚A型 縮水甘油醚，得到的涂料中均勻分布著粒徑小、分 布窄的聚硅氧烷，其斷裂韌性比未改性環氧樹脂 涂層提高了 15~25%。

Zhang X H[6]分別用硅烷偶聯劑 KH-560 和 KH -550改性納米SiO2環氧涂料，其沖擊強度提高了3 倍，彎曲強度和拉伸強度提高了 2 倍。

成膜型涂料的主要缺陷之一就是受力損傷脫 落，周樹學等[7]用KH-570改性納米SiO2制備聚氨 酯納米涂層，其耐刮傷性比未加納米SiO2提高了1 倍。王小燕等[8]用納米SiO2改性聚氨酯清漆，顯著 提高了漆膜的附著強度。曹紅亮[9]用納米SiO2改性 透明耐磨涂料，其耐磨性，光學性能都得到一定的 改善。

　　3.2? 提高涂層耐沾污性能

在建筑內外墻涂料中添加白炭黑可以明顯改 善涂料的開罐效果，涂料不分層，具有觸變性，防 流掛，施工性能良好，尤其是抗沾污性大大提高， 具有優良的自清潔性能和附著力。在車輛和船舶 涂料中，添加二氧化硅是提高涂層光潔度和抗老 化性能的關鍵環節，涂層干燥時，二氧化硅能很快 形成網絡結構，使其耐老化性能、光潔度及強度成 倍提高。

白炭黑部分替代鈦白粉添加到乳膠涂料中， 可使涂層的耐沾污性能較沒有添加白炭黑的涂層 有明顯提高;隨著白炭黑替代量的增加，涂層的反 射率都呈現先下降后上升的趨勢，通過改性的白 炭黑替代量為 50% 時，反射率下降率下降最多。 氣相法白炭黑粒徑小，具有獨特的表面性能，從而 使得白炭黑在涂料中具有較高的自清潔能力，以 此來提高涂料的耐污能力[10-11];同時，適量添加沉 淀法白炭黑在乳膠涂料中也能提高耐沾污性能， 這可能是因為白炭黑表面自由能高，在涂膜干燥 過程中可以迅速補充到水揮發后留下的細孔中， 可以減少表面涂膜孔隙，改善涂膜的平整度，提高 涂料本身的耐污性[12]。

3.3? 提高涂膜的耐候性能

經分光光度儀測試表明，白炭黑具有極強的 紫外吸收、紅外反射特性，對波長400nm以內的紫 外光吸收率達 70% 以上，對波長 400nm 以內的紅 外光反射率也達70%以上，白炭黑添加在涂料中， 能對涂料形成屏蔽作用，達到抗紫外老化和熱老 化的目的，同時增加涂料的隔熱性。實驗表明，白 炭黑減弱紫外光固化涂料吸收UV輻射的強度，從 而降低了光固化涂料的固化速度，但可明顯提高 紫外光固化涂料的硬度和附著力。

Weng W[13]等對納米SiO2/環氧樹脂涂層的差示 掃描量熱法(DSC)研究發現，玻璃化溫度Tg從純環 氧樹脂固化物的 80℃上升到 113℃。

Liu Y L 等[14]也得出了類似的試驗結果，所得 雜化涂層的Tg高達167℃，熱失重法(TGA)曲線表 明，涂層具有良好的熱穩定性，可耐 320℃高溫。 雜化材料中聚合物分子鏈受到無機網絡的約束， 是其具有良好耐熱性的原因。Ochi M 等以縮水甘 油醚基丙基三甲氧基硅烷(GPTMS)為無機組分，以 雙酚A環氧樹脂為有機組分制備了雜化材料，發現 環氧樹脂分子鏈的運動受到了無機網絡的約束， 材料的玻璃態一直維持到其分解，耐熱性能明顯 提高。

Zhou S X 等[15]研究了聚氨酯 /SiO2復合涂膜的 紫外吸收光譜和透射光譜發現，在波長290~400nm 范圍內，SiO2用量增加，漆膜的吸收性增加，透過 率下降，表明SiO2對紫外光有屏蔽性，而納米SiO2 對波長 400~750 nm 的可見光具有很好的透過性， 保證涂層具有很高的透明度。

　　3.4? 提高涂膜的耐腐、耐磨性能

張雪梅等[16]研究了中加入白炭黑后的涂料， 用量為 6.0~9.0% 涂膜的耐洗刷性、耐堿性能都得 到了提高，其中耐洗刷性提高顯著，耐堿性也能 符合國標 GB/T9755-2014 要求。在此基礎上繼續 提高白炭黑的用量，涂膜的綜合性能下降。原因 可能是由于白炭黑的化學穩定性好，具有特殊的 三維網狀結構，其含量在一定范圍內會提高涂膜 的硬度，而在涂料干燥過程中迅速擴散到水揮發 后留下的細孔中，構成骨架結構，改善涂膜表面 平整度，從而涂料的耐洗刷性、耐堿腐蝕性也隨 之提高。

Marco Heuer等[17]研究了白炭黑應用在高光塑 膠涂料中，對比傳統的雙組份聚氨酯加入改性白 炭黑后，應用在透明的高光塑膠涂料體系中，可增 加抗劃傷性和耐磨性;同時提高固體含量，不會明 顯改變其粘度，而且能有效控制 VOC 含量，這是 一個降低工業涂料 VOC 含量的有效途徑。

張衛國等[18]研究發現納米 SiO2改性聚氨酯涂 料后，浸泡腐蝕失重量減小70%，陽極腐蝕電流降 低1個數量級以上，低頻區涂層阻抗值增大2個數 量級以上，防腐蝕性能顯著提高。

　　3.5? 作防沉劑

白炭黑是一種理想的防沉劑，它形成的氫鍵 結構非常均勻穩定，而且是三維網狀結構，對于防 止涂料體系中顏料的沉淀非常有效。特別是對于 色漿體系，適當的添加量將大大提高色漿的穩定 性，而且能夠減少潤濕分散劑的量，以提高色漿的 適用性并減少色漿對涂料體系的影響。白炭黑的 防沉作用對涂料存放非常有利，特別是對某些顏 料如金屬粉和薄片，都極易沉淀及不能完全懸浮， 使用白炭黑可保證其分散不沉淀，明顯改善涂料 的 開 罐 性 能。 以 配 方 總 量 計，白 炭 黑 用 量 占 0.4%~0.8%。

3.6? 作助分散劑

在粉末體系中，當干(低水分含量)粒子小于 75μm，粒子之間的作用力導致粉體通常粘結團聚 (特別是25μm尺寸以下的粒子)，難以實現流態 化，此時可以添加白炭黑解決這個問題。白炭黑 的小粒徑和高表面能，使其吸附在涂料粉體的表 面，并在粉體表面形成一個膜層，提高粉體的分散 性。要使粉體顆粒的附著力粘結性能滿足要求， 采用疏水型白炭黑為最佳。在微小粒徑尺寸下， 它們可以使粉體顆粒吸附性能發揮到最大，同時 疏水性能致使覆蓋在粉體顆粒表面減少水量吸 附，從而可防止流動狀態下結塊。

同時，在涂料中加入白炭黑可以明顯縮短分 散時間，提高生產效率，使得涂料本身分散更為均 勻，用戶更易涂刷。作為一種助劑添加，白炭黑的 使用量應控制，確保涂料本身性能發揮，因為添加 量過多會使得體系觸變性能太強，導致分散時邊 緣剪切力不夠而提早固化，影響分散效率，所以需 要搭配其它流變助劑一起使用，有利于結合各自 性能[19]。

3.7? 消光劑

由于無定型白炭黑折射指數為1.46，與涂料工 業中所使用的大部分樹脂的折射指數相近，因此， 無定型白炭黑用于清漆中具有良好的光學性能， 是高檔涂料消光劑的首選[20]。

當使用含有白炭黑消光劑的漆膜時，消光劑 粒子可均勻地分布于涂料中，當入射光到達凹凸 不平的漆膜表面時，發生漫反射，即發生散射產生 低光澤的亞光和消光外觀，影響白炭黑消光性能 的因素主要有白炭黑的平均粒徑及其粒徑分布， 同樣會影響涂料光澤度[21]。

對于給定粒徑的白炭黑消光劑來說，其消光 效率會隨著孔體積的增大而提高;當涂料和涂膜 厚度給定時，在消光劑粒徑與涂料干膜厚度相對 應時，消光效果最好;粒徑分布的范圍越窄，其消 光效率越高。白炭黑可以用有機涂覆蓋物，進行 表面處理得到容易分散的消光劑，將其應用在涂 料中，可改進涂膜的抗劃傷性能，防止涂料在貯存 過程中出現硬沉淀。若采用高孔隙率，最佳粒徑 分布以及表面處理適宜的白炭黑消光劑可以得到 最佳的消光效果。因此，目前國外白炭黑消光劑 正朝著大孔容、易分散及高透明性，低粉塵及表面 處理的方向發展。相信在不久的未來，白炭黑將 會在涂料中應用效果更佳。

3.8? 其他作用

防火涂料中加入白炭黑，除了一般涂料所具 有的防銹、防水、防腐、耐磨，以及涂層堅韌性、 著色性、黏附性、易干性和一定的光澤外，其自身 還應具有不燃或難燃性能。咸才軍等[22]將多種納 米材料應用到水性超薄膨脹型鋼結構防火涂料 中，研究其用量對鋼結構防火涂料耐火極限的影 響。結果表明，添加白炭黑和 TiO2可以提高防火 涂料膨脹后炭質層的強度，延長鋼結構的耐火極 限，當添加1.5%(質量分數)的白炭黑時，可以達 到 110min 的耐火極限。

4? 發展趨勢

白炭黑作為涂料的重要助劑之一，廣泛應用 于各種涂料中，不斷探索白炭黑對涂料性能提升， 它的開發應用為涂料融入了新的力量。目前，在 我國涂料研究和發展將主要從3個方面進行，即穩 定型、功能型、及環境友好型。其中穩定型的助劑開發，需要從生產環節嚴格控制批次間的差異，確 保下游涂料產品的穩定性;另外需要結合不同的 涂料體系及應用場所，針對其特定用途研制，從長 遠發展角度分析，涂料的功能也越來越有特殊針 對性;應對環保要求不斷提高，而我國大部分是溶 劑型涂料，溶劑型涂料其產生的 VOC 比例偏高， 國內大多數涂料缺少VOC限值標準，在“十三五” 期間，國家強力推進污染治理以及著力環保產業 背景下，水性環保型涂料將迎來快速發展機遇，白 炭黑是水性環保型涂料中的主要消光劑和增稠 劑;同時白炭黑擁有高表面自由能和高分散性，可 以部分代替價格昂貴的鈦白粉改善涂料一些方面 的性能，這些對原料高環保和低成本化的要求將 為白炭黑提供是一個良好發展方向。

參考文獻

[1] 郭樹軍，周新木，劉厚等.稻殼制備高純白炭黑的工藝 研究[J].糧油食品科技.2010，18(005)：13-16.

[2] 李萌.改性白炭黑的制備及性能研究[D].沈陽工業大 學，2008.

[3] 沈鐘，王果庭.膠體與表面化學[M].Vol.70.化學工業出 版社，1991.

[4] 杜孟成，馬德龍，孫慶剛.白炭黑發展現狀綜述[J].炭 黑工業.2019(1)：5~7

[5] 劉莉，氣相法白炭黑的應用領域——涂料2005.

[6] Zhang X H, Xu W J. Toughening of cycloaliphatic epoxy resin by nanosize silicon dioxide[J]. Material Letters, 2006, 60: 3 319~3 323

[7] 周樹學，武利民.改性納米SiO2對高固體分丙烯酸酯聚 氨酯涂料性能的影響[J].機械工程材料，2004(2)：40~42.

[8] 王小燕，姚素薇，張衛國.納米二氧化硅的分散及其在 涂料中的應用[J].電鍍與涂飾，2005(10)：42~43.

[9] 曹紅亮 . 納米透明耐磨涂料的研制 [J]. 涂 料 工 業， 2005(6)：38~39.

[10] 李偉華，田惠文，宗成中等.納米SiO2的改性及其在 涂料中的應用研究進展[J].材料保護，2009，42(2)： 44~46.

[11] Engqvist C, Forsberg S, Norgren M, et al. Interactions between single latex particles and silica surfaces studied with AFM[J]. Colloids and Surfaces A: PhysicochemEng Aspects, 2007, 302: 197~203.

[12] Wada T, Uragami T. Preparation and characteristics of a waterborne preventive stain coating material with organicinorganic composites[J]. JCT R esearch，2006, 8(3): 267~274.

[13] Liu Y L, Wu C S. Preparation and thermal properties of epoxy -silica nano composites from nanoscale colloidal silica[J]. Journal of Polymer Science, 2003, 18: 5 159~5 167.

[14] Zhou S X, Wu L M. The change of the properties of acrylic-based polyurethane via addition of nano-silica[J]. Pro -gress in Organic Coatings, 2002, 45: 33~42.

[15] Li H Y, Zhang Z S. Synthesis and characterization of epoxyresin modified with nano-SiO2 and γ-glycidoxypro pyltrimethoxysilane[J]. Transaction of Tianjin University, 2007, 201: 5 269~5 272.

[16] 張雪梅，許晨晨，汪徐春，錢峰等.白炭黑對色彩 涂料綜合性能的影響研究[J].涂料工業，2015，45(2)： 17~20.

[17] Marco Heuer, Fabian Eichenberger Sascha Herrwerth. 納 米二氧化硅在高光塑膠涂料中的應用[J].中國涂料， 2013，28(12)：56~59

[18] 張衛國，王小燕，姚素薇.納米二氧化硅復合涂料的 制備及其性能[J].化工學報，2006(11)：2745~2748.

[19] 陸佳琳，張寶華，李德芳.SiO2納米涂料的分散性研 究進展[J].上海化工，2004(12)：33~34.

[20] 錢逢麟.涂料助劑.北京：化學工業出版社，1990， 11.434~435.

[21] 徐峰.二氧化硅消光劑及應用[J].現代涂料與涂裝， 2001(2)：39-40.

[22] 咸才軍，孟惠民，孫冬柏等.納米材料在水性超薄膨 脹性鋼架構防火涂料中的應用[J].材料工程，2006(8)： 40-44.
